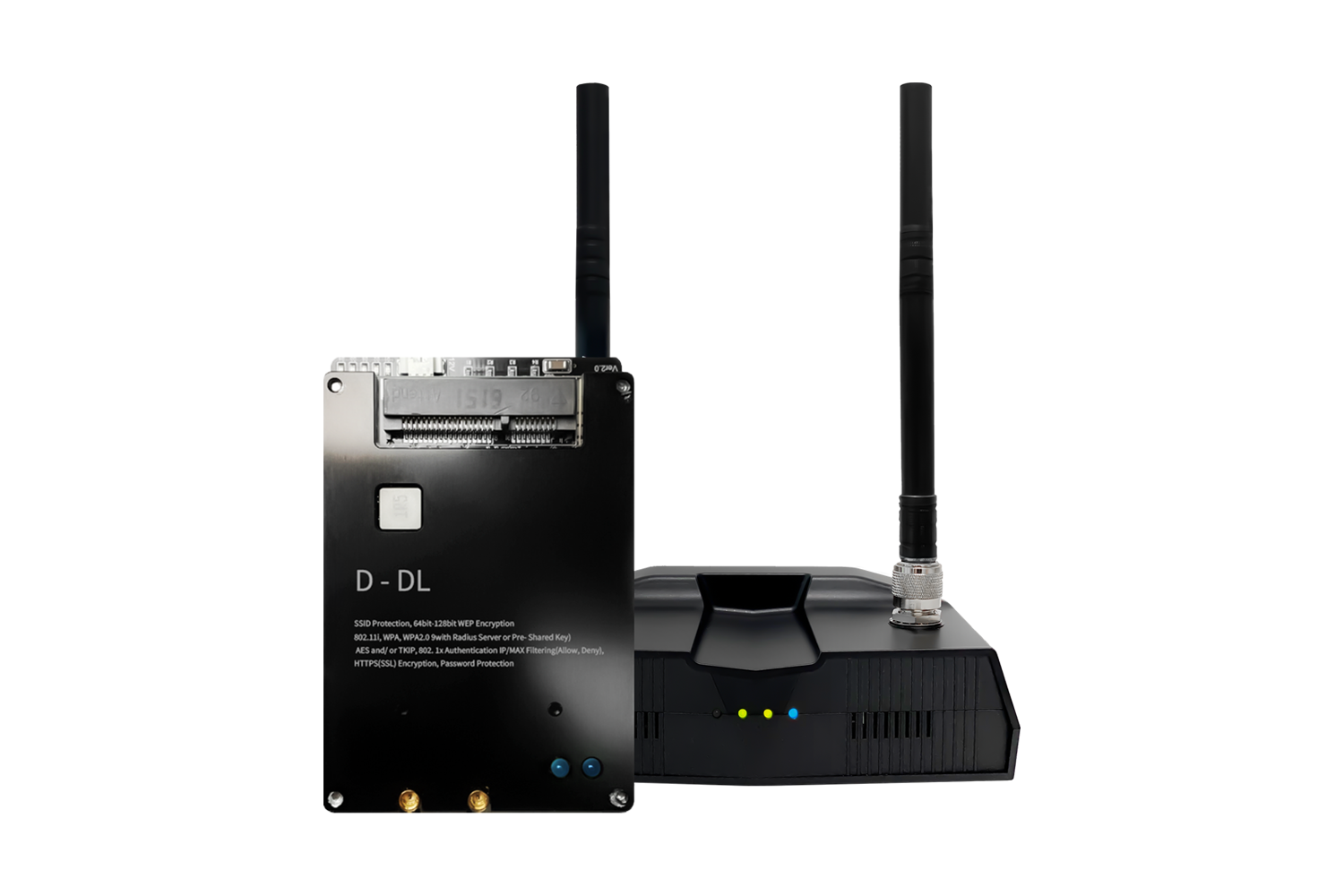

D-DL
드론 전용 고성능 초소형 데이터링크
DRONEiT DL-V2는 드론 전용 초소형 데이터링크로
비면허 대역인 2.4Hz대역과 무인기 전용 5030~5150MHz대역을 지원하며,
최대 5km FHD급 영상 및 데이터를 전송합니다.
01
드론에 특화된 인터페이스
UART1,2통신 시리얼 포트 제공 / Micro 5-pin FC 텔레메트리 포트 제공 / GCS, 카메라 연결 LAN 포트 제공 / USB-A, C 단자 제공
02
조건에 맞는 보드 사이즈 선택
안정적인 지원의 베이직 사이즈 (105mm x 100mm) / 소형 드론에도 적용 가능한 컴팩트 미니 사이즈(80mm x 50mm)
03
다양한 주파수 영역
2.4GHz, 5.8GHz, 5030~5130MHz 지원 / 전파법 시행령 및 무선설비규칙 준수(10mW / MHz)
04
빠르고 안정적인 데이터 전송
영상 및 데이터 송수신 (KC 전파법기준 최대 3km, 6.5Mbps~300Mbps 데이터 Rate) / 커스텀 데이터 전송 지원 (GPS나 다른 센서 데이터를 UART 방식으로 전송 가능)
05
암호화 모듈과의 손쉬운 연동
보드 내장형으로 간단한 세팅 가능 (플러그 앤 플레이)
Specification
| Wireless | [Standards] IEEE802.11a/n/h/s for Wireless LAN IEEE802.11i for Wireless Security IEEE802.3u for 10/100/1000T(X) Full Duplex [Operation Mode] Access Point, Bridge [Wireless Standard] IEEE802.11a/b/g, 802.11n [Frequency Range] 2400~2483Mhz, 5500~5825Mhz, 5030~5150Mhz [Rate] Optimal 20Mbps, Max 300Mbps [Modulation] 11n (HT20/HT40) : MCS0 ~ MCS15 (OFDM) [Sensitivity] 5.8GHz, OFDM 6Mbps : -90dBm, 54Mbps : -73dBm [Bandwidth] Ability to configure 20 and 40MHz channel bandwidth, Transmit Power Control(TPC) [Device Managements] Administrator ID/PW, Station & AP Associated Information System Information, Telnet/SSH Server Support Web-based Configuration, Upgrade through HTTP/TFTP Event Log (WEB Interface), Factory Default |
|---|---|
| Network | [Interface] 2 x Serial Ports, 1 x micro USB Port(USB to Serial) 2 x USB2.0 Ports, 1 x LTE PCI-E Slot, 1 x USIM Slot 1 x Ethernet 10/100/1000BASE-T(RJ-45) Auto negotiation speed [LAN / WAN] IP, Subnet, Gateway [DHCP] Server/Client [Protocol] SSID Protection, 64bit-128bit WEP Encryption, 802.11i, AES and/or TKIP, WPA2.0(with Radius Server or Pre- Shared Key), WPA, 802.1x Authentication, IP/MAC Filtering(Allow, Deny), HTTPS(SSL) Encryption, Password Protection [Operating Range] 5~20Km at LOS [Operating Temperature] -20°C ~ +70°C |
| General | [Operating Temperature] -20℃ ~ +70℃ [Humidity] 5% to 95%(non-condensing) [Power] USB-C(1.5A) or DC Jack 5V [Dimension] 105 x 100 x 18 mm (Basic), 80 x 50 x 25 mm (Mini) / Width x Length x Height [Weight] 95g(Basic), 58g(Min) / PCB Only |
