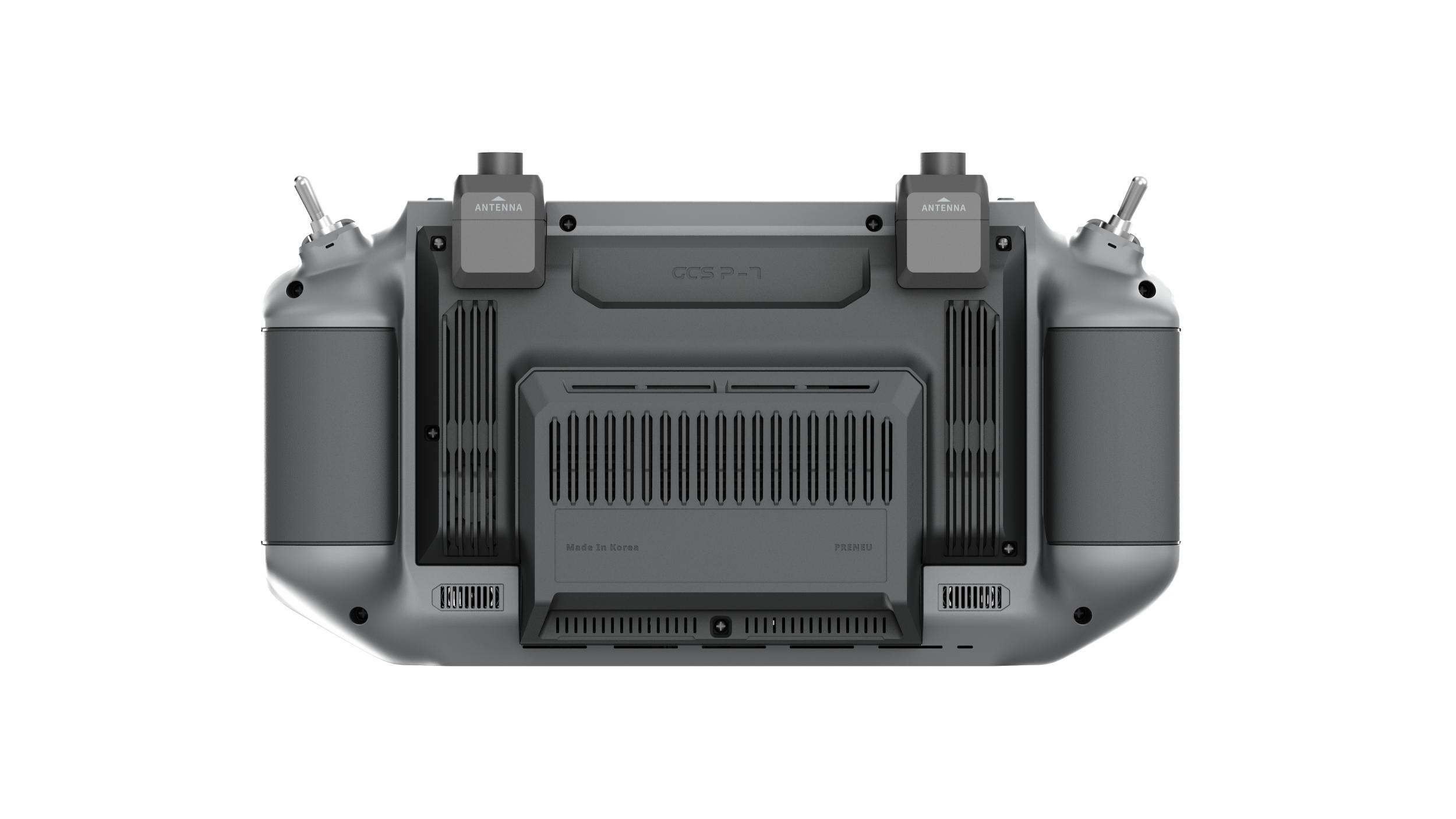

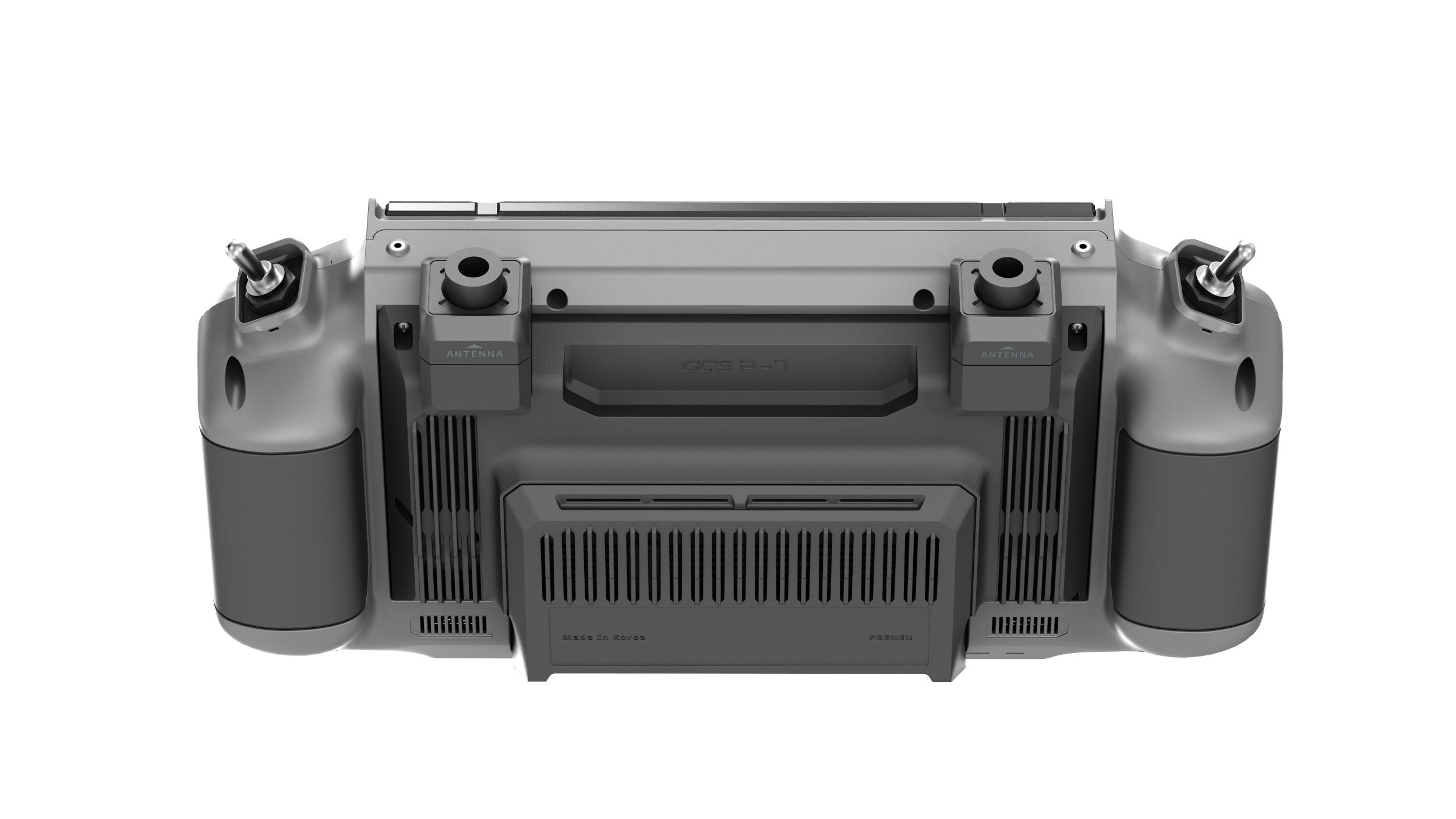

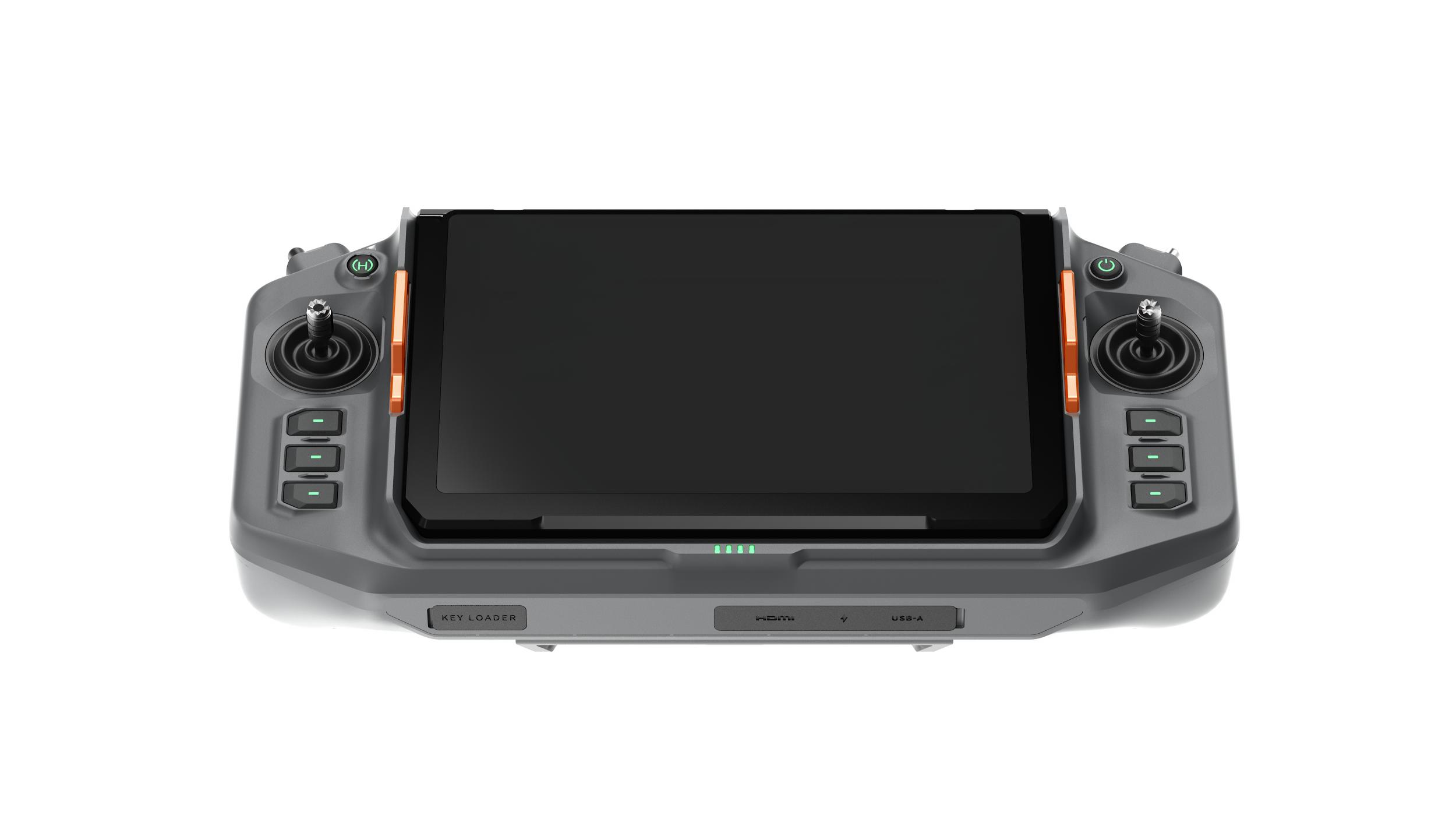

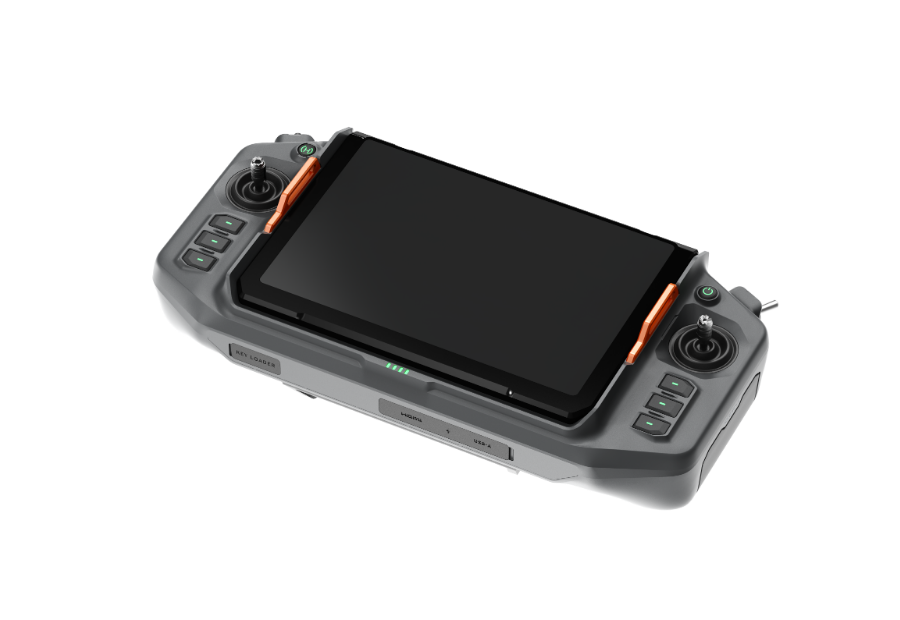

D-GCS-P7
현장 최적화 차세대 Compact Portable GCS
리눅스 기반 아키텍처와 인체공학적 설계를 적용한 휴대형 GCS로,
고휘도 디스플레이와 정밀 제어 시스템을 통해 안정적인 운용 환경을 제공합니다.
또한 모듈형 구조로 다양한 운용 환경과 보안 요구에 유연하게 대응합니다.
제품 핵심 정체성
- 현장 운용에 최적화된 리눅스 기반 구조와 휴대성을 극대화한 Compact Portable GCS
· 오픈소스 기반 리눅스 OS 적용으로 고객 요구사항에 대한 높은 커스터마이징 자유도 확보 및 보안 패치의 자체 적용 가능
· 드론 운용 환경에 최적화된 구성으로 이동성과 현장 대응력 극대화
· 직사광선 환경에서도 선명한 가시성을 제공하는 1000nit 밝기의 7인치 산업용 터치 디스플레이 적용
· 정밀 아날로그 입력 방식 조이스틱 채택으로 전문 드론 파일럿 수준의 섬세하고 정밀한 제어 구현

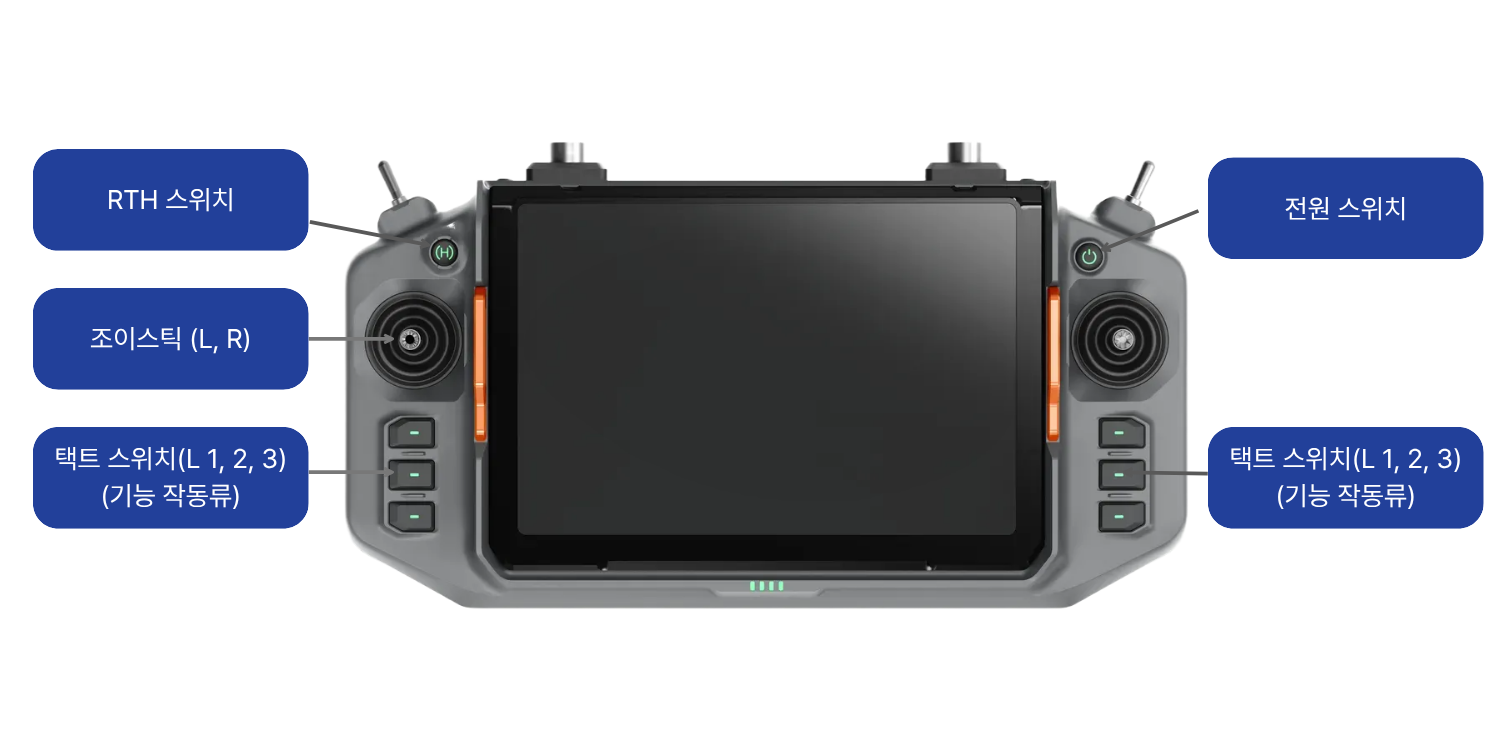

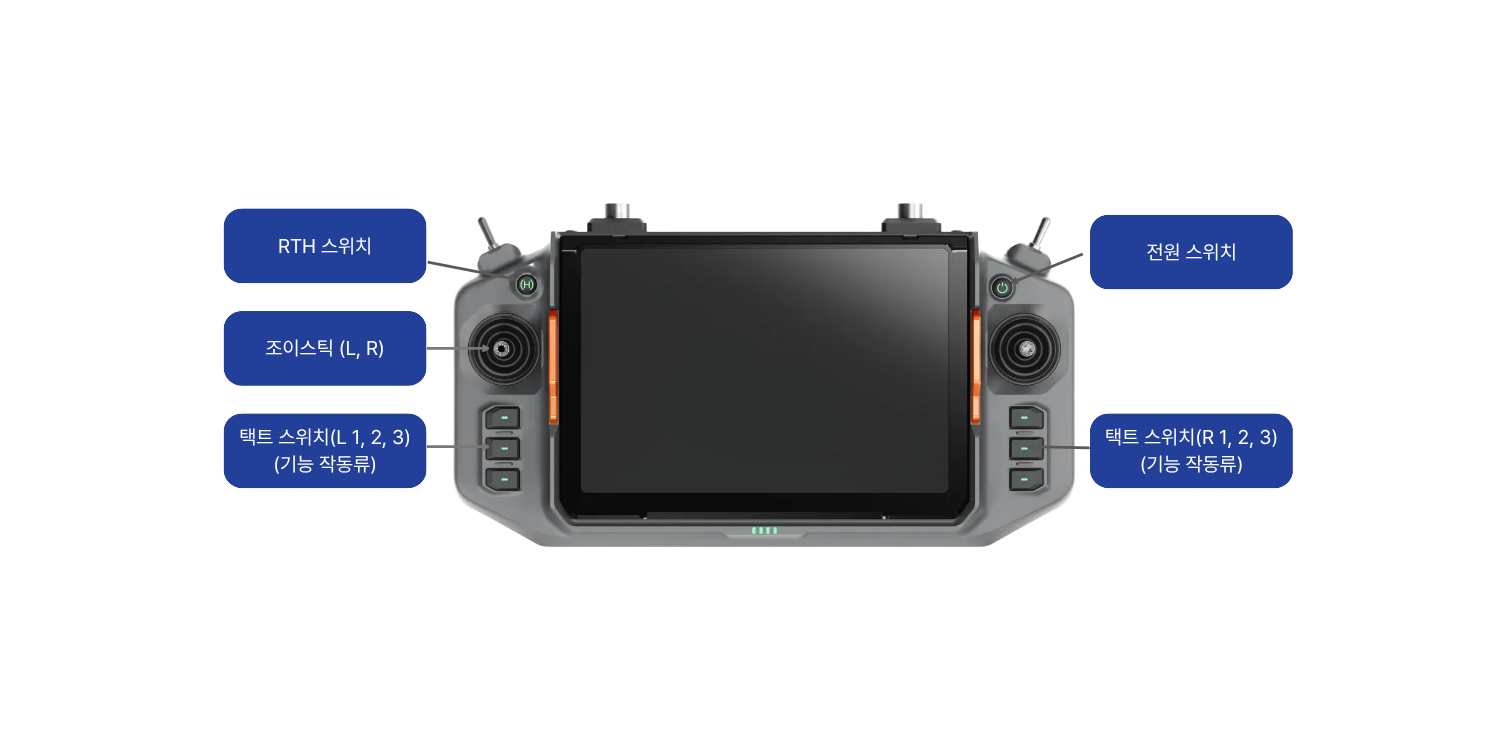

D-GCS-P07 Channel

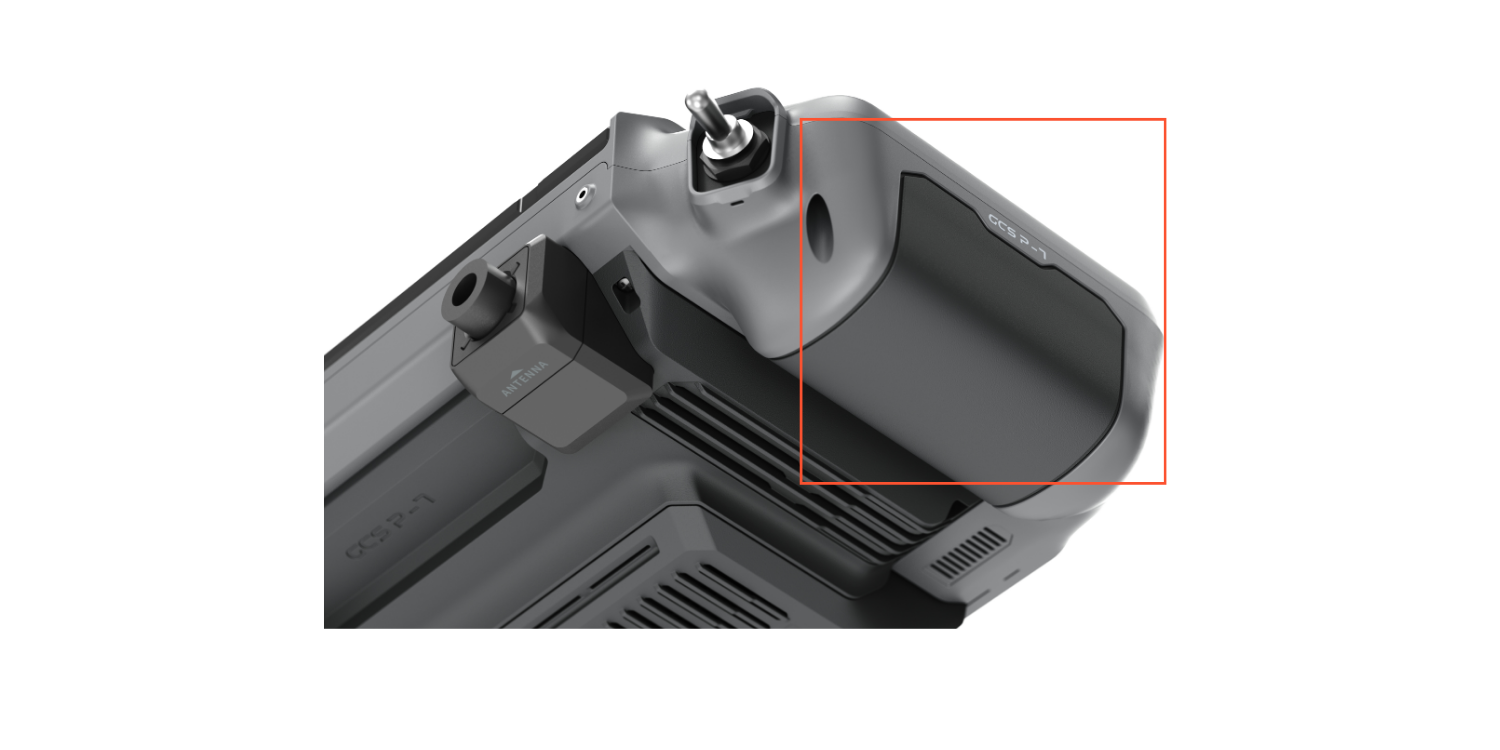

S-Grip Ergonomic Structure
수년간 전문 드론 파일럿의 피드백을 반영하여 운용 최적화 S-그립 디자인 적용
사용자 중심 설계
- 국내 최초 인체공학적 GCS 설계 철학 적용
· 수년간 전문 드론 파일럿의 피드백을 반영하여 운용 최적화 S-그립 디자인 적용
· 고효율 배터리 및 USB-C 충전 방식을 통해 장시간 운용 환경 지원
· 상단 외부 포트를 통한 외부 디스플레이 출력 및 내부 데이터 백업 지원
· 어깨 스트랩 및 허리 지지대 등 확장형 액세서리 모듈 적용 예정

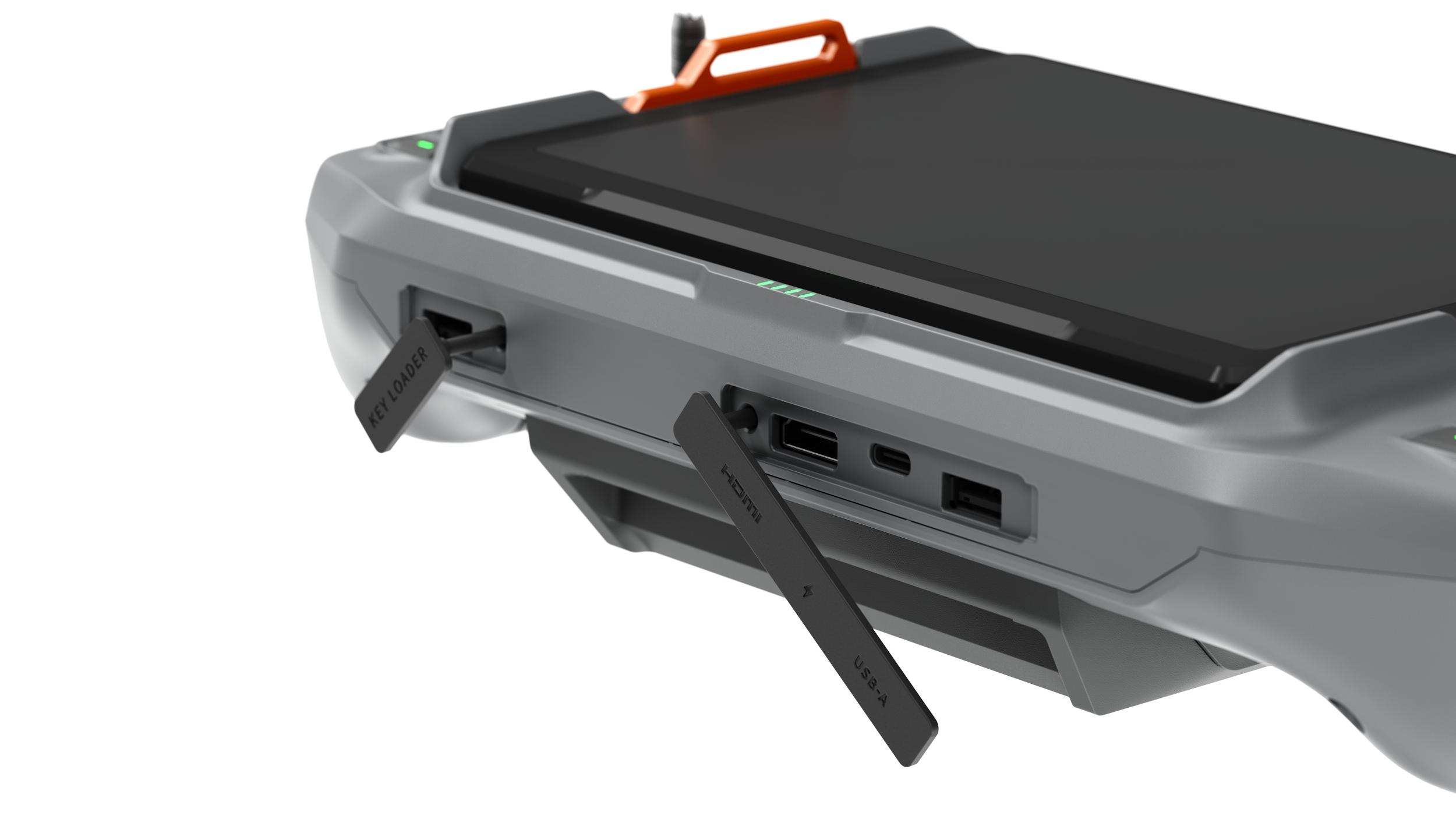

External Output & Secure Data Handling
상단 외부 포트를 통한 외부 디스플레이 출력 및 내부 데이터 백업 지원

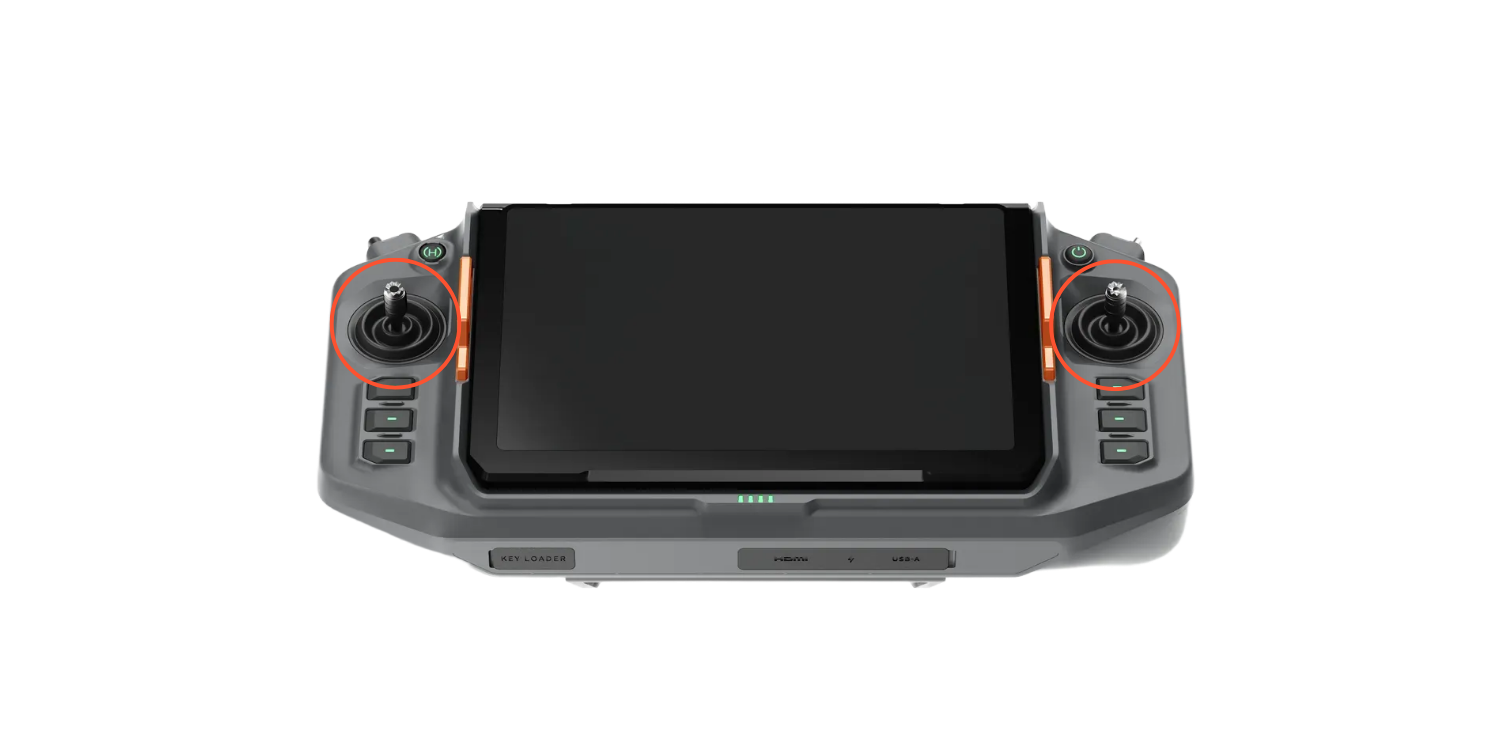

Precision Analog Control System
정밀 아날로그 입력 방식 조이스틱 채택으로 전문 드론 파일럿 수준의 섬세하고 정밀한 제어 구현
모듈형 시스템 구조
- 다양한 운용 환경에 대응 가능한 확장형 시스템 플랫폼
· 공공기관 및 군 운용 환경 요구에 대응하는 암호화 키 주입 모듈 탑재 가능
· 후면 커버 개방 시 CAN, UART, USB, Serial 인터페이스 변경 가능
· 스위치, 커넥터, 통신모듈, 안테나 등 주요 부품 모듈화 설계를 통한 신속하고 안정적인 유지보수 대응
· 토글, 택트 스위치, Key-Lock 타입 선택 가능
· SMA 타입 및 N 타입 안테나 커넥터 교체 가능

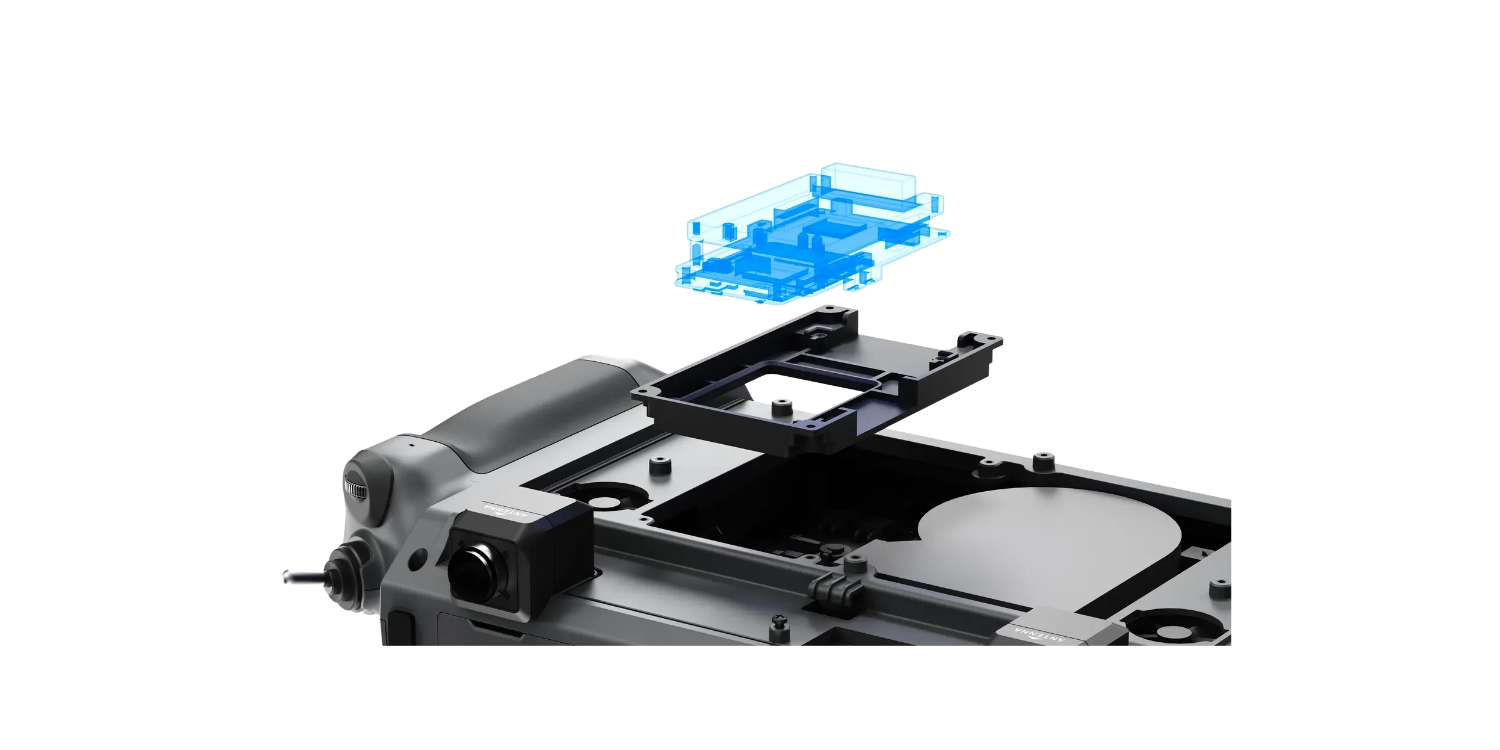

Interchangeable Communication Interface
통신모듈

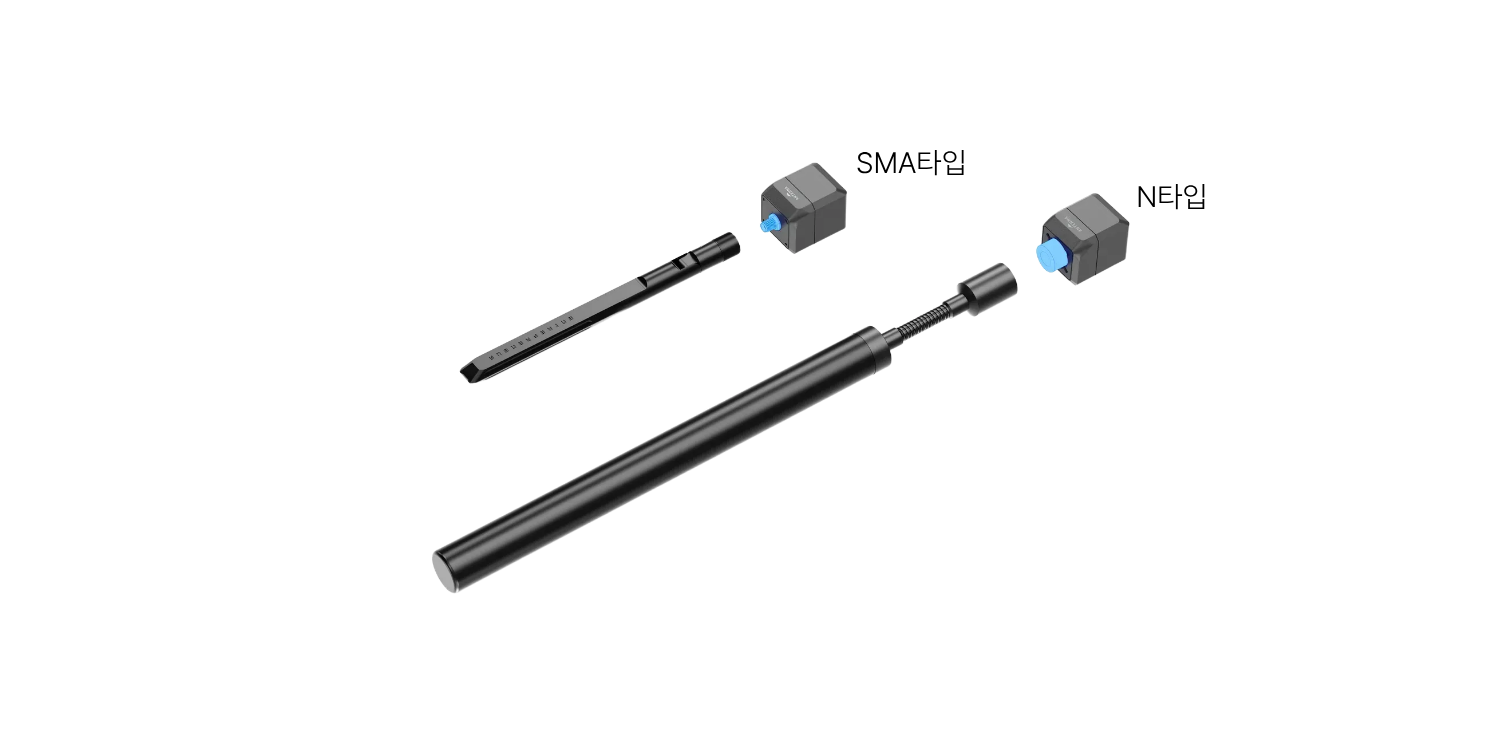

Antenna Interface Flexibility
안테나 커넥터 모듈
Specification
| Weight | 2.3kg (w/o Ant) |
|---|---|
| Size | 305 x 170 x 76 mm |
| CPU | Amlogic A311D Octa-Core(4x Cortex-A73+4x Cortex-A53 |
| GPU | Mali-G52 MP4 (OpenGL ES 3.2, Vulkan 1.0 지원) |
| RAM | 16GB (DDR5 SO-DIMM / CSO-DIMM 2 Slot으로 최대 96GB 지원 가능) |
| SSD | 256GB - M.2 2280 NVMe PCIe 5.0 x4, 최대 8TB 지원 가능 - M.2 2280 NVMe PCIe 4.0 x4, 최대 2TB 지원 가능 |
| 네트워크 | [유선 LAN] Intel I226-V 2.5GbE [무선 LAN] Intel Wi-Fi BE201 (802.11be) 5.8Gbps (군 납품의 경우 제외) [블루투스] Bluetooth 5.4 (EDR 최대 50Mbps, 군 납품의 경우 제외) |
| 운영체제 | Linux Kernel 5.10 기반 커스텀 OS |
| 내부 MCU | [MCU] STM32F407VGT6 ARM Cortex-M4 (168MHz) [Flash] 1MB [SRAM] 192KB [ADC] 9 Channels 12-bit (조이스틱 정밀 아날로그 입력) [인터페이스] USB OTG FS/HS, SPI, I2C, UART, CAN |
| 외부 입력 장치 | [USB-A] 최대 2 x 2.0 USB-A (군 납품의 경우 최대 1 x 2.0 USB-A, 1 x KCMVP 키 주입기) [HDMI] 1 x 1.4 HDMI [LAN] 1 x Intel I226-V 2.5GbE [DC 5V] 1 x DC 5V 스위칭 허브를 통한 데이터링크 자유 운용 |
| 디스플레이 | [크기] 7” [패널타입] 고휘도 IPS LCD [휘도] 1000cd/m² [해상도] 1280 x 800 |
| 전원 | [배터리] 2x 7.2V 3350mAh Li-ion 국내산 배터리 팩 [충전] USB Type-C PD 30W 지원 [방전] 약 6시간 |
